Übersicht

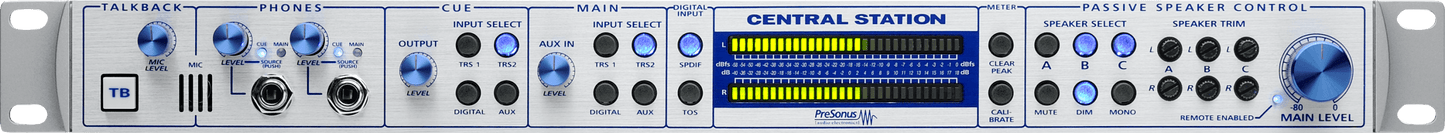

Wenn Sie zwischen unterschiedlichen Monitor-Sets sowie analogen und digitalen Quellen umschalten möchten, um den Klang Ihrer Mischung unverfälscht und exakt beurteilen zu können, dann ist der Studio-Monitor-Controller PreSonus® Central Station PLUS genau das, was Sie brauchen. Sein audiophiler, passiver Signalweg ohne Operationsverstärker oder ICs und die S/PDIF-Eingänge mit hochauflösenden 24 Bit / 192 kHz DA-Wandlern garantieren klangliche Transparenz für professionelle Ansprüche.
Schalten Sie einfach zwischen drei analogen Stereo-Eingangsquellenpaaren und einem digitalen Eingang um, die Sie über bis zu drei Lautsprecherpaare mit individuell regelbarer Lautstärke abhören können. Darüber hinaus erhalten Sie zwei extrem laute, einzeln regelbare Kopfhörerverstärker. Sollte das nicht genügen, können Sie das Wiedergabesignal über die Cue-Ausgänge mit Linepegel an einen Kopfhörerverstärker wie den PreSonus HP2, HP4 oder HP60 ausgeben.
Zudem haben wir noch einige Extras integriert. Kommunizieren Sie mit Hilfe der integrierten Cue- und Kopfhörerbusse und dem eingebauten Talkback-Mikrofon mit den Musikern oder schließen Sie ein dynamisches Mikrofon am XLR-Talkback-Anschluss an. Über den Fußschalter-Anschluss lässt sich die Talkback-Steuerung auch freihändig bedienen. Über den Mono-Schalter können Sie die Stereoquelle summieren, um Phasenprobleme zu erkennen, und mit den Dim- und Mute-Schaltern können Sie die Lautsprecherausgänge dämpfen oder stummschalten, ohne den Gesamtpegelregler zu bedienen. Darüber hinaus können Sie mit der CSR-1 Fernbedienung aus dem Lieferumfang alle Funktionen vom Schreibtisch aus steuern.
Mit seinen Anschlussoptionen, seiner Klangqualität und Funktionsvielfalt überrascht es nicht, dass sich der Central Station PLUS im 1 HE Rackformat als Monitor-Controller für professionelle Anwendungen etabliert hat.
Overview
Merkmale
- Passiver Signalweg – keine OP-Amps oder ICs – minimiert Rauschen und Klangfärbung

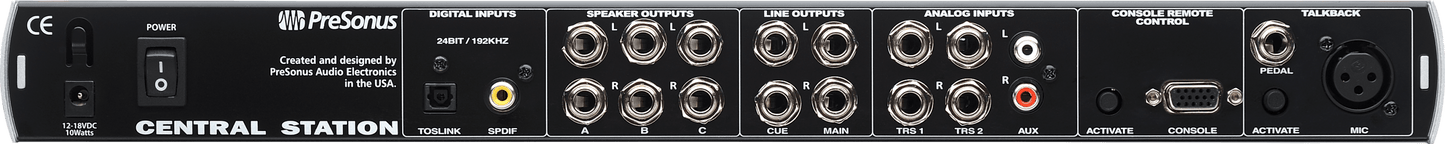

- Verwaltung von 3 analogen Stereo-Eingangsquellen und 1 digitalen Quelle mit 2 Stereoeingangspaaren mit symmetrischen 6,35 mm Klinkenbuchsen mit Linepegel, 1 Stereopaar mit unsymmetrischen Cinch-Buchsen mit Linepegel sowie 2 digitalen S/PDIF-Eingängen (koaxial und Optical mit 24 Bit/192 kHz)
- Umschaltung zwischen 3 Monitor-Lautsprecherpaaren mit 3 symmetrischen 6,35 mm Linepegel-Ausgangsbuchsenpaaren und
- Lautsprecherwahltasten sowie versenkten Trimmreglern für jeden Ausgang
- Main-Sektion mit 2 symmetrischen 6,35 mm Line-Ausgängen (L/R) mit Eingangswahlschalter, Pegelregler für Aux-Eingang und Ausgangspegelregler sowie Mute-, Dim- (-20 dB) und Mono-Schalter
- Cue-Sektion mit 2 symmetrischen 6,35 mm Line-Ausgängen, Eingangswahlschalter und Ausgangspegelregler
- 2 pegelstarke stereophone 6,35 mm Kopfhörerausgänge mit Lautstärkereglern mit Schaltfunktion zur Main-/Cue-Signalauswahl
- Integriertes Elektret-Kondensatormikrofon für Talkback, symmetrischer XLR-Eingang für Talkback-Mikrofon mit Lautstärkeregler (speist Kopfhörer- und Cue-Ausgänge) sowie Fußschalter-Anschluss zur freihändigen Bedienung der Talkback-Funktion
- Zweireihige 30-Segment-LED-Pegelanzeige (dBu und dBfs) mit schneller Reaktionszeit und Peak-Hold-Funktion sowie Clear-Peak- und Kalibrierungstasten zum Abgleich auf eine DAW oder andere Audiogeräte
- Inklusive Control Station Remote (CSR-1) zur kabelgebundene Fernsteuerung
- Stabiles Stahlblechgehäuse im 1 HE 19" Rackformat mit externem Netzteil
Downloads
Das Gesuchte nicht gefunden?
Melde dich bei deinem my.presonus.com-Konto an.
Documentation
Das Gesuchte nicht gefunden?
Melde dich bei deinem my.presonus.com-Konto an.
Downloads

Hochauflösende Digitaleingänge.
Die koaxialen und optischen S/PDIF-Digitaleingänge bieten eine DA-Wandlung mit bis zu 24 Bit/192 kHz und 115 dB Dynamik. Die Central Station erkennt die Samplingrate des Quellgeräts automatisch und synchronisiert sich darauf.

Passive Komponenten für eine transparente Audiowiedergabe
In Central Station PLUS kommen weder OP-Amps noch ICs, sondern ausschließlich passive Komponenten von höchster Qualität, wie extrem langlebige Metallfilm-Widerstände mit 1% Toleranz, Präzisions-Potenziometer und robuste Anschlüsse zum Einsatz. Das Ergebnis ist ein transparenter Signalweg, maximale Dynamik, maximaler Frequenzumfang und maximale Übersteuerungsfestigkeit sowie minimales Rauschen und Färbung.

CSR-1 Kabelgebundene Fernsteuerung
Die im Lieferumfang enthaltene kabelgebundene Fernsteuerung Central Station Remote (CSR-1) wird über ein DB15-Kabel angeschlossen und dient zur Steuerung der Gesamtlautstärke, der Ausgangswahl sowie der Talkback-, Mute-, Dim- und Monosummen-Funktionen – einfach vom Schreibtisch aus. Montieren Sie die 1 HE Central Station PLUS in Ihrem Rack und nutzen Sie die CSR-1 für ultimative Kontrolle und Flexibilität.
Spezifikationen
Accessories
Footswitch
Optional 1-Button Footswitch for Talkback
Elektronik
VoltageRequirements
100-240 VAC, 50-60 Hz
Allgemein
Color
Silver
Product Name
Central Station PLUS Monitoring Controller, Silver, 220-240V UK
Series
Monitor-Controller
Hardware
Microphone Types
Internal Electret Condenser
SPDIF Connection Type
RCA 75Ω Coax and Toslink Optical
Speaker Output Connection Type
1/4" TRS, Balanced
Eingaben
Auxiliary Input Connection Type
RCA Active, Unbalanced
Auxiliary Input Frequency Response
10 Hz-50 kHz (-0.5 dB)
Auxiliary Input Gain Range
-90 dB to +20 dB
Auxiliary Input Impedance
8 kΩ
Auxiliary Input Signal To Noise Ratio
> 115 dB (1 kHz @ 0 dBu, Unity Gain)
Auxiliary Input Total Harmonic Distortion
< 0.002% (1 kHz @ 0 dBu, Unity Gain)
Line Input Connection Type
1/4" TRS, Balanced
Line Inputs Frequency Response
> 1 MHz
Line Inputs Impedance
2-5 kΩ (Speaker Load and Trim Level Dependent)
Line Inputs Signal To Noise Ratio
> 140 dB
Line Inputs Total Harmonic Distortion
< 0.0005% (1 kHz @ 0 dBu)
Microphone Input Connection Type
XLR Female, Balanced
Microphone Preamp Gain Control Range
15 to 55 dB
Microphone Preamp Input Impedance
2,400Ω
Measurements
Product Depth
6.25" (15.9 cm)
Product Height
1.75" (44.45 mm)
Product Width
19" (48.3 cm)
Verschiedenes
Commodity Code
8518400090
Power Cable
External A.C. Transformer/Internal Linear
Output
Cue Output Connection Type
1/4" TRS Active-Impedance Balanced
Cue Output Dim Attenuation
-30 dB (Talkback Activated)
Cue Output Frequency Response
10 Hz-50 kHz (-0.5 dB)
Cue Output Gain Range
-90 dB to 0 dB
Cue Output Impedance
51 ohms
Cue Output Total Harmonic Distortion
Less than 0.003% (1 kHz @ 0 dBu)
Headphone Outputs Frequency Response
10 Hz-50 kHz (+1 dB)
Headphone Outputs Maximum Output
150 mW/Channel @ 60Ω Load
Headphone Outputs Total Harmonic Distortion
0.015% (150 mW/Channel @ 60Ω Load)
Main And Line Outputs Frequency Response
10 Hz-50 kHz (-0.5 dB)
Main And Line Outputs Output Impedance
51Ω
Main And Line Outputs Total Harmonic Distortion
< 0.0025%
Main Outputs Connection Type
1/4" TRS, Balanced
SPDIF Maximum Output
+18 dBu (Active-Balanced)
SPDIF Total Harmonic Distortion
0.0025% (1 kHz @ -1 dBfs)
Leistung
Microphone Sensitivity
-42 dB
SPDIF Supported Sample Rates
44.1, 48, 88.2, 96, 176.4, 192 kHz
Lautsprecher
Speaker Output Dim Attenuation
-30 dB
Speaker Output Main Level Range
-90 dB to 0 dB
Speaker Output Trim Range
-90 dB to 0 dB
