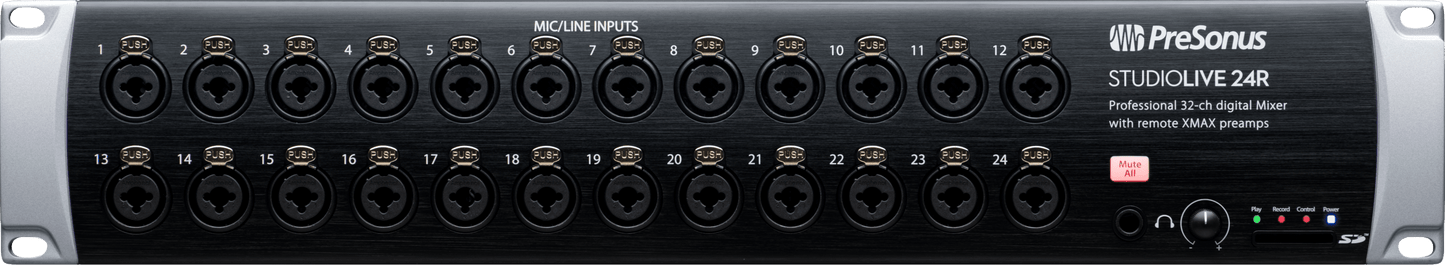

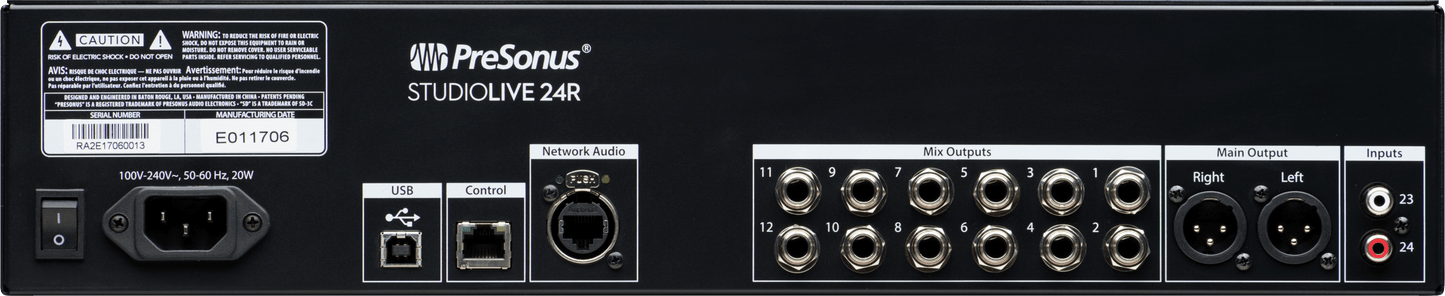

StudioLive® 24R Digital Rack Mixer
StudioLive® 24R Digital Rack Mixer
SKU:
2779206202
Normaler Preis
1.489,00 €
Normaler Preis
1.489,00 €
1.489,00 €
Verkaufspreis
Stückpreis
pro
inkl. MwSt.*
Unser Series III Stagebox/Rackmixer mit 26 Eingängen und 40 Kanälen vereint vier Audio-Tools auf zwei kompakten Höheneinheiten.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Übersicht
Series III Stagebox und Rackmixer mit 26 Eingängen und 32 Kanälen
Der StudioLive® 24R Digitalmixer kombiniert vier Audio-Tools auf zwei kompakten Höheneinheiten. Nutzen Sie ihn als Standalone-Digitalmixer in Kombination mit der Remote-Mixing-Software Universal Control. Verbinden Sie ihn mit Ihrem StudioLive Series III Mischpult und setzen Sie ihn als Stagebox oder integrierten Monitor-Mixer ein. Kombinieren Sie ihn mit den EarMix 16M Monitor Mixern zu einem ultimativen Personal-Monitoring-System. Schließen Sie ihn an Ihren Studio-Computer an und nutzen Sie das vollständig bidirektionale, 128-kanalige (64x64) USB-Audio-Interface mit emulierten Vintage-Dynamikprozessor- und EQ-Plug-Ins in allen Ein- und Ausgängen. Ob als Standalone-Gerät oder Teil eines umfassenden Audio-Systems – kein anderer Digital-Rackmixer ist so flexibel oder leistungsfähig.
Im StudioLive 24R versorgt die PreSonus® FLEX DSP Single-Core-Engine 40 Mix-Kanäle, 22 Mix-Busse und 270 gleichzeitig nutzbare Prozessoren, inklusive vier Stereo-Effekte und Fat Channel Plug-In-Modelle in jedem Eingangskanal und Mix-Bus. Dieser waschechte 24-Kanal-Digitalmixer passt bequem in Racks jeder Größe. Verbinden Sie ihn einfach mit einem herkömmlichen WLAN-Router und steuern Sie mit Universal Control jeden Mix-Parameter von Ihrem iPad®, Android™-Tablet oder Windows®-Touch-PC aus. Mit Universal Control mischen Sie auf Ihrem Touchscreen ebenso intuitiv wie mit echten Fadern.
Das integrierte Audio-Interface mit 128 Kanälen (64x64) ermöglicht Aufnahmen mit einem umfassenden Effekt-Rack klassischer EQs und Dynamikprozessoren in jedem Kanal und Bus. Diese Kompressor- und EQ-Plug-Ins basieren auf klassischen analogen Studioeffekten und lassen sich im StudioLive 24R sowie in Studio One Pro® nativ nutzen und ermöglichen somit eine extreme Flexibilität bei der Aufnahme und Mischung.
Overview
Merkmale
- Neue PreSonus® FLEX DSP Dual-Core-Engine mit mehr Prozessorleistung als in jedem anderen Digitalmixer seiner Klasse
- Digitaler Rackmixer mit 36 Eingangskanälen, 24 digital gesteuerten XMAX Mic/Line-Eingängen und FLEX FX Returns
- 26 Mix-Busse 16 FlexMixes (Aux, Subgruppe, Matrix), 4 dedizierte FLEX-FX-Busse, und Stereo-Mastersumme
- 286 gleichzeitig nutzbare Effektprozessoren: HPF, Gate/Expander, Kompressor mit Fat Channel Plug-In-Modellen, parametrischer 4-Band-/6-Band-EQ mit Fat Channel Plug-In-Modellen, Limiter
- Grafischer 31-Band-EQ
- 4 FLEX FX Slots mit legendären klassischen Reverb-Emulationen und Delays
- Nach dem Zustandsraum-Prinzip (State Space) modellierte Fat Channel Kompressor- und EQ-Plug-Ins in jedem Eingangskanal und Ausgangsbus
- FLEX FX Multieffektprozessor mit 4 Slots für legendäre Reverb-Emulationen und Delays mit 4 dedizierten Effekt-Bussen
- 24 DCAs zur Steuerung von Kanalgruppen
- USB-Aufnahme-Interface mit 128 (64x64) Kanälen
- Integrierter Mehrkanal-SD-Recorder mit echtem Virtual-Soundcheck-Modus
- Integrierte AVB-Netzwerkfunktionalität (64x64) zur Verbindung mit anderen Mixern, NSB-Series Stageboxen, EarMix 16M Personal Monitor Mixern etc.
- Monitor-Mixer- und Stagebox-Modus für den Einsatz mit StudioLive Series III Mischpulten
- Zur Konfiguration eines ultimativen Personal-Monitoring-Systems mit EarMix 16M Personal Monitor Mixern kombinierbar
- Fernsteuerung aller Mischfunktionen über Ihren Computer, Ihr iPad® oder Ihr Android™-Tablet mit Universal Control (im Lieferumfang enthalten)
- Mit QMix®-UC für iOS® und Android (im Lieferumfang) können die Musiker ihre Monitormischung direkt selbst steuern.
- Capture® 3.0 Mehrspuraufnahmesoftware mit echter Virtual-Soundcheck-Funktionalität
- Professionelle Aufnahmesoftware im Lieferumfang – Studio One Pro Lizenz
Downloads
Don't see what you're looking for?
Log in to your my.presonus.com account.
- Universal Control v4.3.3.100963 (Mac)
- Universal Control v4.3.3.100963 (Windows)
- Capture 2 v2.1.0.24135 (Mac)
- Capture 2 v2.1.0.24135 (Windows)
- Capture 2 v2.1.1.31798 (Windows)
- Capture 2 v2.1.1.31798 (Mac)
- Capture 2 v2.2.0.36497 (Windows)
- Need an older version? Click here
Don't see what you're looking for?
Log in to your my.presonus.com account.
Highlights
Ein integrierter Monitor-Mixer.
Ein dedizierter Monitor-Mixer ist die beste Methode, um sicherzustellen, dass sich alle Musiker auf der Bühne gut hören können. Wenn Sie ihn mit Ihrem StudioLive Series III Mischpult verbinden, können sie die Eingänge und Summen-Ausgänge Ihres StudioLive 24R nutzen und haben gleichzeitig die volle Kontrolle über seine FlexMixes. So können Sie bis zu sechs Monitormischungen anlegen – mit individuellen Gate-, Kompressor-, EQ- und Effekt-Einstellungen in jedem Kanal und Bus.
Das perfekte Personal-Monitoring-System.
Kombinieren Sie Ihren StudioLive 24R mit bis zu 16 EarMix 16M Personal Monitor Mixern zu einer extrem leistungsfähigen Personal-Monitoring-Zentrale. Mit 16 FlexMix-Bussen, die sich als Aux-Mischungen, Subgruppen oder Matrix-Mischungen konfigurieren lassen, ist es mit dem StudioLive 24R ganz einfach, den Musikern auf der Bühne einfach zu handhabende Mischungen zur Verfügung zu stellen. Kein anderes Personal-Monitoring-System bietet so viel Leistung und Flexibilität.
Die digitale Stagebox.
Als digitale Stagebox bietet der StudioLive 24R 24 digital gesteuerte XMAX Vorverstärker, die sich direkt über den Fat Channel Ihres StudioLive Series III aussteuern lassen. An den Ausgängen des StudioLive 24R liegt automatisch dieselbe Mischung wie an Ihrem Mischpult an, was ein schnelles und unkompliziertes Routing ermöglicht.
Komplett netzwerkfähige Lösung.
Nach der Registrierung erhalten Sie eine Dauerlizenz für Studio One Pro.
Ein-Klick-Aufnahme
Der StudioLive 24R arbeitet nahtlos mit der Live-Recording-Software PreSonus® Capture® zusammen. Capture wurde als einfache Aufnahmelösung konzipiert, wird automatisch mit den Einstellungen Ihres Mixers konfiguriert und erlaubt die Aufnahme aller Einzelkanäle sowie der Summenmischung mit einem einzigen Mausklick. Das Beste ist, dass Sie Ihre Capture-Sessions nativ in Studio One bearbeiten können!
Aufnahmesoftware der Spitzenklasse im Lieferumfang
Mit Studio One® Artist heben Sie Ihre Capture-Aufnahmen auf die nächste Ebene. Mehrspur-Sessions von Capture lassen sich nativ in Studio One bearbeiten! Mit dem intuitiven Drag-and-Drop-basierten Workflow gehen Aufnahme, Mischung und Produktion leicht von der Hand und machen dabei richtig Spaß!
Spezifikationen
Phantom Power
+48 VDC (±2 VDC)
Power Consumption
35W (Continuous)
Voltage
220-240V EU
VoltageRequirements
100-230 VAC, 50-60 Hz
Color
Black
Product Name
StudioLive® 24R Digital Rack Mixer, Black, EU
Series
StudioLive®
Digital Audio AVB Audio Network Ports
Locking XLR, Ethernet
Digital Audio Network Control Port
RJ-45
Digital Audio USB Recording Port
USB 2.0, Type-B
Line Input Connection Type
RCA Female, Unbalanced (Stereo Pair)
Line Inputs Maximum Level
+12 dBu, ±0.5 dBu
Microphone Input Connection Type
Combo Locking XLR Mic - 1/4” TRS Line
Microphone Preamp Common Mode Rejection Ratio
65 dB (1 kHz at Unity Gain)
Microphone Preamp Frequency Response
20-20 kHz (±0.5 dBu at Unity Gain)
Microphone Preamp Gain Control Range
0 dB to 60 dB (±1 dB)
Microphone Preamp Input Impedance
1 kΩ
Microphone Preamp Maximum Input Level
=+12 dBu (Unity Gain)
Microphone Preamp Signal To Noise Ratio
94 dB (Ref = +4 dB, 20 kHz BW, Unity Gain, A-Weighted)
Microphone Preamp Total Harmonic Distortion
<0.005%, +4 dBu, 20-20 kHz, Unity Gain, Unweighted
Product Depth
12" (305mm)
Product Height
3.5” (90 mm)
Product Height/Length
3.5” (90 mm)
Product Weight
10.8 lbs. (4.9 kg)
Product Width
19" (483mm)
Digital Audio Internal Processing
32-bit, floating point
Power Cable
IEC
Recommended Ambient Operating Temperature
0˚ to 40˚ Celsius / 32˚ to 104˚ Fahrenheit
Supported Sample Rates
48 kHz, 44.1 kHz
Headphone Outputs Frequency Response
20 Hz to 20 kHz, +/-0.5 dB
Headphone Outputs Maximum Output
100 mW/ch. @ 60Ω Load
Headphone Outputs Signal To Noise Ratio
96 dB, 1 kHz, Maximum Gain, 20 Hz BW, Unweighted
Headphone Outputs Total Harmonic Distortion
0.01%, 1 kHz, Maximum Gain, 20 Hz BW, Unweighted
Line Outputs Connection Type
1/4" TRS, Balanced
Line Outputs Maximum Output Level
=+18 dBu, ±0.5 dBu
Line Outputs Output Impedance
100 Ohms
XLR Outputs Maximum Output Level
=+24 dBu, ±0.5 dBu
XLR Outputs Output Impedance
100 Ohms
Crosstalk (Adjacent Channels)
-87 dB (Reference = +4 dBu, 20 Hz-20 kHz, Unweighted)
Digital Audio Bit Depth
24
Digital Audio Dynamic Range
ADC Dynamic Range: 115 dB (A-Weighted, 48 kHz), DAC Dynamic Range: 115 dB (A-Weighted, 48 kHz)
Digital Audio Reference Level For Zero dBFS
=+18 dBu
Digital Audio Total System Latency
1.9 ms (local routing, analog in-analog out, all processing active)
Spezifikationen
Phantom Power
+48 VDC (±2 VDC)
Power Consumption
35W (Continuous)
Voltage
220-240V UK
VoltageRequirements
100-230 VAC, 50-60 Hz
Color
Black
Product Name
StudioLive® 24R Digital Rack Mixer, Black, UK
Series
StudioLive®
Digital Audio AVB Audio Network Ports
Locking XLR, Ethernet
Digital Audio Network Control Port
RJ-45
Digital Audio USB Recording Port
USB 2.0, Type-B
Line Input Connection Type
RCA Female, Unbalanced (Stereo Pair)
Line Inputs Maximum Level
+12 dBu, ±0.5 dBu
Microphone Input Connection Type
Combo Locking XLR Mic - 1/4” TRS Line
Microphone Preamp Common Mode Rejection Ratio
65 dB (1 kHz at Unity Gain)
Microphone Preamp Frequency Response
20-20 kHz (±0.5 dBu at Unity Gain)
Microphone Preamp Gain Control Range
0 dB to 60 dB (±1 dB)
Microphone Preamp Input Impedance
1 kΩ
Microphone Preamp Maximum Input Level
=+12 dBu (Unity Gain)
Microphone Preamp Signal To Noise Ratio
94 dB (Ref = +4 dB, 20 kHz BW, Unity Gain, A-Weighted)
Microphone Preamp Total Harmonic Distortion
<0.005%, +4 dBu, 20-20 kHz, Unity Gain, Unweighted
Product Depth
12" (305mm)
Product Height
3.5” (90 mm)
Product Height/Length
3.5” (90 mm)
Product Weight
10.8 lbs. (4.9 kg)
Product Width
19" (483mm)
Digital Audio Internal Processing
32-bit, floating point
Power Cable
IEC
Recommended Ambient Operating Temperature
0˚ to 40˚ Celsius / 32˚ to 104˚ Fahrenheit
Supported Sample Rates
48 kHz, 44.1 kHz
Headphone Outputs Frequency Response
20 Hz to 20 kHz, +/-0.5 dB
Headphone Outputs Maximum Output
100 mW/ch. @ 60Ω Load
Headphone Outputs Signal To Noise Ratio
96 dB, 1 kHz, Maximum Gain, 20 Hz BW, Unweighted
Headphone Outputs Total Harmonic Distortion
0.01%, 1 kHz, Maximum Gain, 20 Hz BW, Unweighted
Line Outputs Connection Type
1/4" TRS, Balanced
Line Outputs Maximum Output Level
=+18 dBu, ±0.5 dBu
Line Outputs Output Impedance
100 Ohms
XLR Outputs Maximum Output Level
=+24 dBu, ±0.5 dBu
XLR Outputs Output Impedance
100 Ohms
Crosstalk (Adjacent Channels)
-87 dB (Reference = +4 dBu, 20 Hz-20 kHz, Unweighted)
Digital Audio Bit Depth
24
Digital Audio Dynamic Range
ADC Dynamic Range: 115 dB (A-Weighted, 48 kHz), DAC Dynamic Range: 115 dB (A-Weighted, 48 kHz)
Digital Audio Reference Level For Zero dBFS
=+18 dBu
Digital Audio Total System Latency
1.9 ms (local routing, analog in-analog out, all processing active)
